Espina de ISHIKAWA o FISHBONE

¿Cómo hacemos esto?



Sólo explora en tu mente todas las posibles causas de un problema......

Recuerda esta información:

El Diagrama Causa-Efecto es llamado usualmente Diagrama de “Ishikawa” porque fue creado por Kaoru Ishikawa, también es llamado “Diagrama Espina de Pescado” por que su forma es similar al esqueleto de un pez: Está compuesto por un recuadro (cabeza), una línea principal (columna vertebral), y 4 o más líneas que apuntan a la línea principal formando un ángulo aproximado de 70º (espinas principales). Estas últimas poseen a su vez dos o tres líneas inclinadas (espinas), y así sucesivamente (espinas menores), según sea necesario.





 PASOS PARA CONSTRUIR UN DIAGRAMA CAUSA-EFECTO

1. IDENTIFICAR EL PROBLEMA

Identifique y defina con exactitud el problema, fenómeno, evento o situación que se quiere analizar. Éste debe plantearse de manera específica y concreta para que el análisis de las causas se oriente correctamente y se eviten confusiones.Los Diagramas Causa-Efecto permiten analizar problemas o fenómenos propios de diversas áreas del conocimiento. Algunos ejemplos podrían ser: la falta participación de los alumnos del grado 9-A en las votaciones estudiantiles, la extinción de los dinosaurios, el establecimiento del Frente Nacional en Colombia, la migración de las aves, entre otros.

Una vez el problema se delimite correctamente, debe escribirse con una frase corta y sencilla, en el recuadro principal o cabeza del pescado, tal como se muestra en el siguiente ejemplo: Bajo rendimiento en Matemáticas.

 2. IDENTIFICAR LAS PRINCIPALES CATEGORÍAS DENTRO DE LAS CUALES PUEDEN CLASIFICARSE LAS CAUSAS DEL PROBLEMA.

Para identificar categorías en un diagrama Causa-Efecto, es necesario definir los factores o agentes generales que dan origen a la situación, evento, fenómeno o problema que se quiere analizar y que hacen que se presente de una manera determinada. Se asume que todas las causas del problema que se identifiquen, pueden clasificarse dentro de una u otra categoría. Generalmente, la mejor estrategia para identificar la mayor cantidad de categorías posibles, es realizar una lluvia de ideas con los estudiantes o con el equipo de trabajo. Cada categoría que se identifique debe ubicarse independientemente en una de las espinas principales del pescado.

Siguiendo con el ejemplo, se puede decir que las causas del problema, del bajo rendimiento en Matemáticas, pueden clasificarse dentro de las siguientes categorías o factores que influyen en este: a) Políticas de la Institución Educativa; b) docente de matemáticas; c) contenidos curriculares; y d) estudiantes.

 3. IDENTIFICAR LAS CAUSAS

Mediante una lluvia de ideas y teniendo en cuenta las categorías encontradas, identifique las causas del problema. Éstas son por lo regular, aspectos específicos de cada una de las categorías que, al estar presentes de una u otra manera, generan el problema.

Las causas que se identifiquen se deben ubicar en las espinas, que confluyen en las espinas principales del pescado. Si una o más de las causas identificadas es muy compleja, ésta puede descomponerse en subcausas. Éstas ultimas se ubican en nuevas espinas, espinas menores, que a su vez confluyen en la espina correspondiente de la causa principal.

También puede ocurrir que al realizar la lluvia de ideas resulte una causa del problema que no pueda clasificarse en ninguna de las categorías previamente identificadas. En este caso, es necesario generar una nueva categoríae identificar otras posibles causas del problema relacionadas con ésta.

En el ejemplo, se identificaron diferentes causas del problema y se clasificaron en las categorías correspondientes. En el caso de la categoría Docente de Matemáticas, se estableció que una causa potencial es el uso de estrategias de clase inadecuadas.

Sin embargo, fue necesario establecer subcausas, ya que existen muchos factores que pueden influir en que una estrategia de clase no sea pertinente. Por ejemplo: plantear actividades poco interesantes y proponer tareas inadecuadas, entre otros.

Por otra parte, se identificó que otra de las posibles causas para que el docente no utilice estrategias de clase adecuadas, es la falta de recursos necesarios para ello. Sin embargo, esta causa no puede ser clasificada únicamente dentro de la categoría Docente de Matemáticas, porque el hecho de no usar recursos adecuados para sus clases puede deberse a factores externos a él, por ejemplo, que exista una baja disponibilidad de recursos. Por tal motivo, lo mas adecuado fue crear una nueva categoría llamada Recursos.

 Como es posible observar, el proceso de construcción de una Diagrama Causa-Efecto puede darse en dos vías: en la primera, se establecen primero las categorías y después, de acuerdo con ellas, se determinan las posibles causas; en la segunda, se establecen las causas y después se crean las categorías dentro de las que éstas causas se pueden clasificar. Ambas vías son válidas y generalmente se dan de manera complementaria.

4. ANALIZAR Y DISCUTIR EL DIAGRAMA

Cuando el Diagrama ya esté finalizado, los estudiantes pueden discutirlo, analizarlo y, si se requiere, realizarle modificaciones. La discusión debe estar dirigida a identificar la(s) causa(s) más probable(s), y a generar, si es necesario, posibles planes de acción.

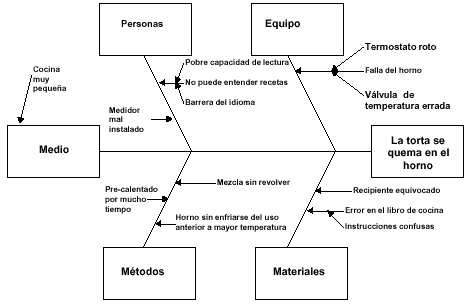

 Observa este ejemplo....

ACTIVIDAD

Elige alguna de las siguientes situaciones problema y elabora una espina de Ishikawa para determinar todas las posibles causas y subcausas.

1. Bajo rendimiento de los estudiantes del nivel secundaria en matemática.
2. Poca participación de los estudiantes de 5to Año en el Retiro espiritual.
3. Incidencia de enfermedades respiratorias en los niños de San Miguel.
4. Adicción a las redes sociales.
5. Profesionales frustrados en sus carreras.
